1. ประสิทธิภาพที่ยอดเยี่ยม
FM Approved, ความต้านทานแรงดึงสูง, การยืดตัวสูง, สามารถปรับให้เข้ากับการเปลี่ยนรูปฐาน, ของประสิทธิภาพที่ยอดเยี่ยมในอุณหภูมิสูงและต่ำ, สามารถเหมาะสำหรับการใช้งานในสภาพแวดล้อมที่แตกต่างกัน
2. ต้านทานความชราที่แข็งแกร่ง
อายุการใช้งานยาวนาน ประสิทธิภาพการต่อต้านริ้วรอยที่ดี
3. ความสามารถในการเชื่อมที่ดีเยี่ยม
ด้วยความสามารถในการเชื่อมที่ยอดเยี่ยมและสามารถรับประกันคุณภาพการเชื่อมได้
4. ความเป็นพลาสติกสูง
ต้านทานการเจาะได้ดี รากแข็งแรง นำไปปลูกบนหลังคาได้เพื่อความเป็นพลาสติกที่ดี จึงสะดวกในการเก็บรายละเอียดบริเวณขอบและมุม
5. ปลอดภัยและเป็นมิตรกับสิ่งแวดล้อม
ก่อสร้างได้ง่าย รวดเร็ว และเป็นมิตรต่อสิ่งแวดล้อม ไร้มลพิษ
※ขอบเขตการใช้งาน
ใช้ได้กับหลังคาที่เปิดเผยและไม่เปิดเผยของโครงสร้างเหล็กและโครงสร้างคอนกรีต
ใช้กับงานวิศวกรรมกันน้ำของชั้นใต้ดินและรถไฟใต้ดิน อุโมงค์ เขื่อน เขื่อนเก็บหาง ฯลฯ
※โครงสร้างกันซึมสำหรับอุโมงค์ด้วยบอนด์ชัวร์™เมมเบรนอุโมงค์ PVC
※คำชี้แจงวิธีการ
※ 1.ทั่วไป

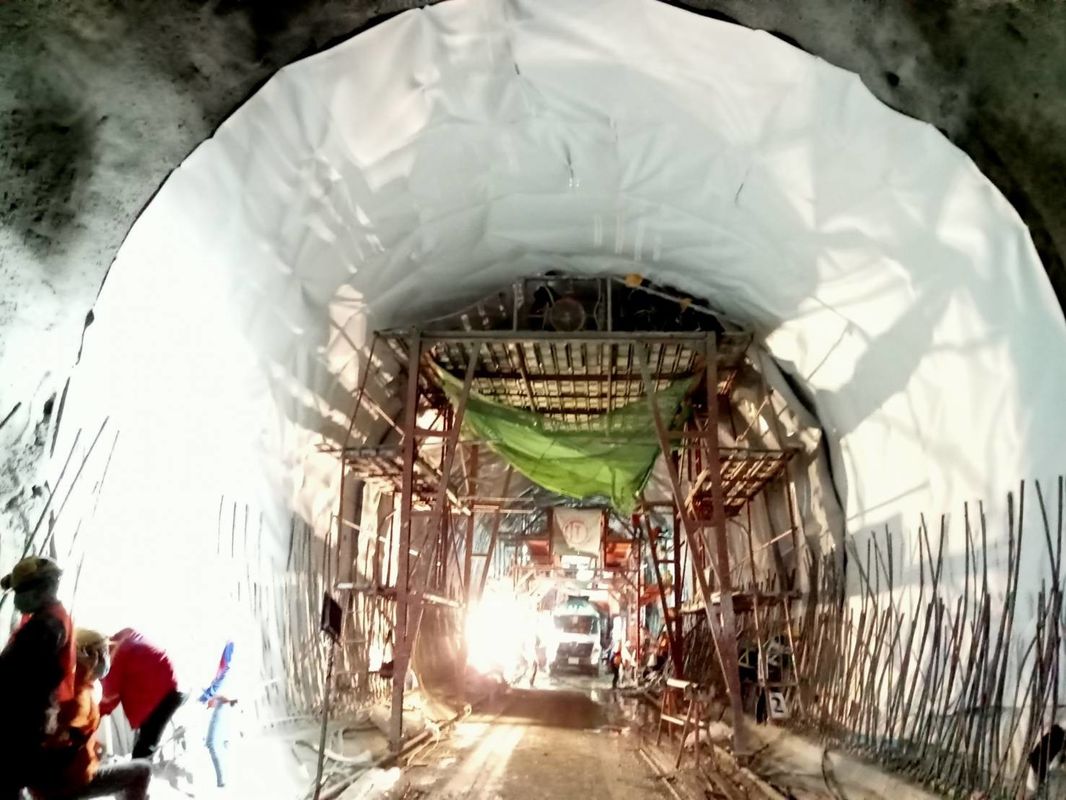

Joaboa Tech Tunnel Waterproofing System ประกอบด้วยแผ่นยืดหยุ่น PVC-H ที่เป็นเนื้อเดียวกันซึ่งใช้โดยดิสก์บนชั้นการปรับมาตรฐานโพลีโพรพีลีน และป้องกัน (หากจำเป็น) ด้วยชั้นป้องกัน PVC-Hระบบกันซึมจะต้องกั้นด้วยวอเตอร์สต็อปที่วางตามแนวรอยต่อของการก่อสร้างและเชื่อมแบ่งอุโมงค์ในส่วนที่กันน้ำเข้าได้เพื่อกักน้ำที่ไหลเข้าจากความเสียหายที่อาจเกิดขึ้นในระหว่างขั้นตอนการก่อสร้าง
มีการใช้ในโครงการอุโมงค์ของรัฐบาลในต่างประเทศ เช่น ในประเทศไทย เปรู เป็นต้น
แผนที่ประเทศไทย แยกกะเบา-ถนนจิระ โครงการอุโมงค์กันน้ำ PVC ขนาด 2.00 มม
โครงการอุโมงค์รถไฟมาชูปิกชู (ในเปรู)
เอกสารต่อไปนี้อธิบายขั้นตอนการติดตั้ง Joaboa Tech Tunnel Waterproofing System
※ 2. ขั้นตอนการติดตั้ง
ระบบกันซึมอุโมงค์ Joaboa Tech จะต้องปฏิบัติตามขั้นตอนต่อไปนี้:
การยอมรับของพื้นผิว
การติดตั้ง Regularization Layer และดิสก์
การติดตั้งแผ่นกันซึมพีวีซี
การติดตั้ง Waterbar (การแบ่งพาร์ติชัน);
การติดตั้ง Re-injectable Hoses (ระบบสำรองและจุดฉีดเม็ดมะยม)
การติดตั้งชั้นป้องกัน (หากจำเป็น)
1) การยอมรับของพื้นผิว
ก่อนเริ่มงานติดตั้งเมมเบรน การตรวจสอบขั้นสุดท้ายของพื้นผิวอุโมงค์ที่จะปูจะต้องเสร็จสิ้นต้องกรอกรายการตรวจสอบ "การยอมรับพื้นผิวของพื้นผิวเมมเบรน" เพื่อบันทึกและระบุว่าพื้นที่ของการติดตั้งเมมเบรนเป็นไปตามข้อกำหนดของวัสดุพิมพ์ต่อไปนี้:
พื้นผิวของช็อตครีตจะต้องเตรียมโดยใช้ชั้นเพิ่มความเรียบของช็อตครีตเพิ่มเติมเพื่อขจัดจุดสูงสุดและร่องลึกในท้องถิ่น
พื้นผิวที่จะติดตั้งระบบกันซึมต้องสะอาด ปราศจากมวลรวมที่หลวม ส่วนที่ยื่นออกมาแหลมคม ลวดผูกที่ยื่นออกมา สารลอกออก และสิ่งอื่นๆ ที่มีแนวโน้มที่จะสร้างความเสียหายหรือส่งผลกระทบต่อระบบกันซึม
พื้นผิว shotcrete ถูกเตรียมเพื่อให้ได้ความเรียบและความสม่ำเสมอที่จำเป็นเพื่อรักษาความสมบูรณ์ของเมมเบรนวัสดุพิมพ์จะต้องเป็นไปตามความสัมพันธ์ดังต่อไปนี้:
2) การติดตั้งอาร์egularization Lเอเยอร์และดีisks
ชั้น geotextile ทำให้เป็นมาตรฐานจะต้องนำไปใช้กับพื้นผิว shotcrete โดยใช้เหล็กยึด (ตะปู + แหวนรอง)ชั้นมาตรฐานจะต้องวางให้หย่อนเพียงพอเพื่อหลีกเลี่ยงการกดทับระหว่างการเทคอนกรีตชั้น Geotextile จะต้องเชื่อมต่อกับชั้นถัดไปโดยใช้การเชื่อมแบบจุดและการทับซ้อนกันจะต้องเป็น 100 มม.เราแนะนำไม่ให้มีความกว้างเหลื่อมกันเกิน 100 มม. เพื่อหลีกเลี่ยง "ผลกระทบกระเป๋า" ในพื้นที่เหลื่อมกัน
จะต้องตรวจสอบเส้นผ่านศูนย์กลางของแหวนรองก่อนขั้นตอนการติดตั้ง เพื่อยืนยันว่าเส้นผ่านศูนย์กลางของตะปูเข้ากันได้กับเส้นผ่านศูนย์กลางภายใน (26 มม.) ของจานค่าเฉลี่ยของจำนวนจุดยึดจะต้องเป็น 4 แผ่นต่อตารางเมตรจำนวนและการกระจายของจุดตรึงจะต้องได้รับการประเมินโดยหัวหน้าทีมแอปพลิเคชัน และขึ้นอยู่กับโปรไฟล์ของพื้นผิว การทับซ้อนกัน จุดหยุดน้ำ และตำแหน่งการยึด
3) การติดตั้งบอนด์ชัวร์ PVCอุโมงค์ Wทน Mเอ็มเบรน
ต้องติดตั้งแผ่นกันซึมรอบปริมณฑลของ
การขุดเพื่อคลุม geotextile ตามขั้นตอนต่อไปนี้:
เมมเบรนกันซึมจะต้องติดเข้ากับดิสก์โดยการเชื่อมแบบจุดตรวจสอบตำแหน่งของแผ่น PVC ตามที่ติดตั้งไว้ก่อนหน้านี้เสมอ เพื่อให้ความกว้างของการทับซ้อนที่ถูกต้อง (ช่วงการทำงานของเครื่องเชื่อมอัตโนมัติ)ต้องวางแผ่นกันซึมโดยให้ชั้นสัญญาณเข้าด้านในและมีความหย่อนเพียงพอเพื่อป้องกันการรับแรงกดทับระหว่างการเทคอนกรีต
ต่อแผ่นกันซึมด้วยเครื่องเชื่อมแบบ Tunnel Crawl โดยตั้งค่าพารามิเตอร์ให้ถูกต้อง
ตรวจสอบให้แน่ใจว่าเหลื่อมกัน 10 ซม.
4) การติดตั้ง WAterbar (การแบ่งพาร์ติชัน)
วอเตอร์สต๊อปจะต้องทาตามแนวรอยต่อของการก่อสร้างตามขั้นตอนด้านล่าง:
เพื่อดำเนินการเชื่อมอย่างถูกต้อง ด้านหลังวอเทอร์สต็อปและพื้นผิวเมมเบรนจะต้องสะอาดและปราศจากฝุ่น
หากสกปรกบริเวณที่เชื่อมจะต้องสะอาด
ใช้วอเตอร์สต๊อปบนเมมเบรนกันซึม PVC ในตำแหน่งในส่วนที่คาดการณ์ไว้โดยใช้การเชื่อมแบบจุดจำนวนจุดเชื่อมจะต้องเพียงพอที่จะยึดวอเตอร์สต๊อปไว้ หลีกเลี่ยงการรับแรงกดทับของเมมเบรนพีวีซี
ตระหนักถึงการเชื่อมกันน้ำที่แต่ละด้านของวอเตอร์สต๊อปสำหรับความกว้างรวม 40-50 มม.
จุดเชื่อมต่อจะต้องรับรู้โดยใช้จิ๊กเชื่อมแบบวอเตอร์สต็อป
5) การติดตั้งอาร์E-injectable Hโอเซ่
ท่อฉีดซ้ำได้ (ทั้งสำหรับระบบสำรองและจุดฉีดเม็ดมะยม) จะต้องติดตั้งตามเอกสารข้อมูลทางเทคนิคและคำแนะนำของผู้ผลิต โดยปฏิบัติตามขั้นตอนด้านล่าง:
- ตรวจสอบตำแหน่งของท่อฉีดซ้ำตามภาพวาดทางเทคนิค
- ตรวจสอบความยาวสูงสุดของท่อฉีดซ้ำตามคำแนะนำในเอกสารข้อมูลทางเทคนิค
- ใช้ท่อฉีดซ้ำโดยใช้จุดยึดที่ระยะสูงสุด 15 ซม.จุดยึดจะต้องเป็นเน็คไท PVC-H หรือตัวยึดชนิดอื่นที่ผู้ผลิตรับรอง
- ท่อฉีดซ้ำจะต้องฝังอย่างสมบูรณ์ในเยื่อบุสุดท้ายและเชื่อมต่อกับพื้นผิวของเยื่อบุคอนกรีตโดยใช้ท่อปลายสี (สีขาวและสีแดง) ที่รวบรวมไว้ในกล่องท้ายท่อปลายท่อและท่อที่ฉีดซ้ำได้ต้องต่อโดยใช้ขั้วต่อพลาสติกที่เกี่ยวข้อง ปิดทางแยกโดยใช้ปลอกหดแบบร้อน
- การเหลื่อมกันระหว่างท่อฉีดซ้ำสองท่อที่ตามมาต้องมีอย่างน้อย 20 ซม.
- ท่อปลายท่อแต่ละเส้นจะต้องปิดสนิทโดยใช้ปลั๊กเพื่อหลีกเลี่ยงการอุดตันของท่อในขั้นตอนการก่อสร้างต่อไปนี้
- ท่อปลายท่อแต่ละเส้นจะต้องทำเครื่องหมายและบันทึกตำแหน่งไว้เพื่อระบุตำแหน่งท่อที่ฉีดซ้ำได้และตำแหน่งของท่อแม้หลังจากเทวัสดุบุชั้นสุดท้ายแล้ว
6) การติดตั้งพีการหมุน Lอากาศ
ต้องติดตั้งชั้นป้องกันเป็นชั้นป้องกันเพิ่มเติม
วัสดุต้องเชื่อมเต็มขอบวอเตอร์สต็อปและเชื่อมเฉพาะจุดกับเมมเบรนกันซึมหากจำเป็นเพื่อให้วัสดุอยู่ในตำแหน่ง
เมื่อมีพุกกันน้ำ เพื่อหลีกเลี่ยงแรงกดบนเมมเบรนกันซึม PVC ต้องวางรอยเชื่อมเฉพาะจุดบนเมมเบรนกันซึมที่เชื่อมบนแผ่นยึด
จำนวนจุดเชื่อมต้องเพียงพอที่จะยึดชั้นป้องกันได้
แผ่นป้องกันที่อยู่ติดกันจะต้องเชื่อมต่อด้วยการเชื่อมอย่างต่อเนื่องเต็มรูปแบบและการทับซ้อนกันจะต้องเพียงพอที่จะทำให้ขั้นตอนการเชื่อมถูกต้อง
※การจัดเก็บและการขนส่ง
1. ควรแยกประเภทหรือคุณสมบัติของสินค้าออกจากกัน ไม่ผสมกัน
2. เก็บไว้ในที่แห้งและมีอากาศถ่ายเท ป้องกันแสงแดดหรือฝน
3. กองเมมเบรนตามแนวราบซึ่งความสูงของสต็อกไม่ควรเกินห้าชั้น
4. ป้องกันการเอียงหรือแรงกดด้านข้างระหว่างการขนส่ง และคลุมด้วยสักหลาดหากจำเป็น
5. ระยะเวลาในการจัดเก็บอย่างน้อยหนึ่งปีนับจากวันที่ผลิต หากผลิตภัณฑ์อยู่ในสภาพการเก็บรักษาปกติ
※ความสูงของแบรนด์
Joaboa Tech เป็นบรรณาธิการหลักของ China National Standard for PVC Waterproofing Membrane, GB12952-2011 ซึ่งมีชื่อเสียงอย่างมากในตลาดภายในประเทศจีนมานานกว่า 20 ปี ซึ่งเยื่อ PVC นี้ถูกใช้อย่างแพร่หลายในชิลี เปรู ไทย ฯลฯ
ยกเว้นแผ่นกันซึม PVC Joaboa Tech ยังสามารถผลิต PVC Geomembrane Composite 500g/㎡PP Geotextile คุณภาพเยี่ยมที่ใช้กับโครงการที่ต้องการการกันน้ำได้สูงสุด เช่น เขื่อน ฝายหางปลา ฯลฯ ผ่านการทดสอบและพิสูจน์คุณภาพโดย BV lab แล้ว
※ใบรับรองระหว่างประเทศ
โจโบอา เทคเมมเบรนกันซึม PVC Bondsure®ได้ผ่านการทดสอบหลังคาที่เข้มงวดและสูงที่สุด - การอนุมัติจาก FM เมื่อนานมาแล้ว
ในฐานะผู้บุกเบิกระบบกันน้ำคุณภาพสูงในประเทศจีน Joaboa Tech กำลังผลิตเมมเบรนกันซึม PVC คุณภาพดีที่สุดที่สามารถแข่งขันกับแบรนด์ต่างประเทศในตลาดโลกได้
นั่นเป็นเหตุผลว่าทำไม PVC ของ Joaboa Tech จึงสามารถนำมาใช้ในโครงการของรัฐบาลไทยและเปรูได้
※ดาวน์โหลดเอกสาร
Joaboa Tech Bondsure ข้อเสนอเกี่ยวกับการกันซึม PVC สำหรับอุโมงค์
